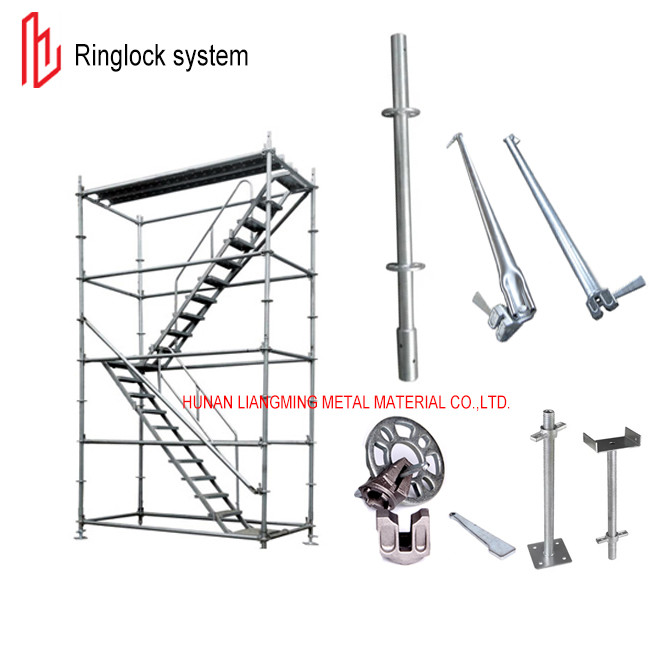

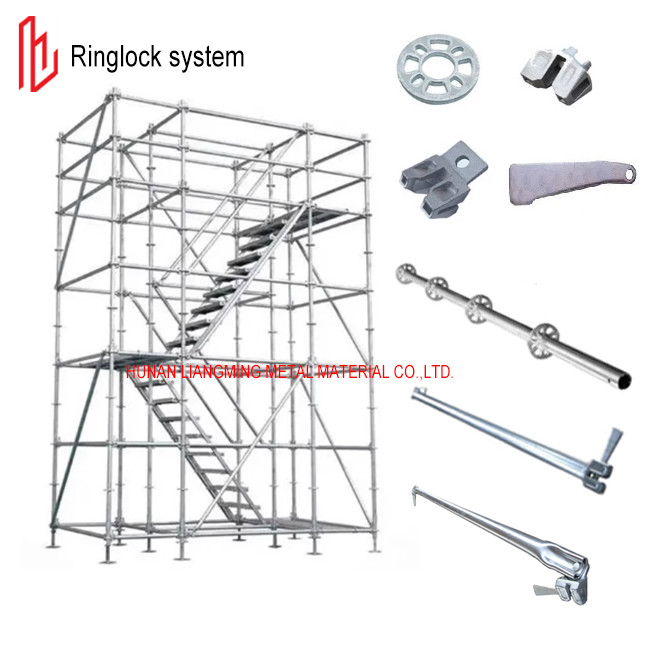

Sistema de bloqueio de anel
Escavadeiros de anel o sistema de andaimes de construção mais utilizado, também conhecido como andaimes de compachrysanthemum, usado principalmente em canteiros de obras,Quadros de iluminação para concertos grandes e quadros de palco de fundo.
O soquete deste andaime é um anel redondo com um diâmetro de 123 mm e uma espessura de 10 mm.
As tomadas redondas são soldadas em um certo comprimento de tubo de aço a cada 0,5 m chamado vertical, conectando com Ledger e diagonal,fundo apoiado por Jack Base para configurar um sistema
Os componentes principais são feitos de tubos de aço de tamanho φ48.3*3.25mm e Q345, Q235 padrão internacional, lâminas soldadas em ambas as extremidades dos tubos.
Os andaimes Ringlock são incluídos por padrão, ledger horizontal, brace diagonal, Jack Base, tábuas de aço, suporte e assim por diante.Tratamento de superfície galvanizado a quente ou eletro-galvanizado estão disponíveis como seu pedido.
Eficiência da montagem
• Pouca manutenção necessária para manter a melhor condição de funcionamento
• Versatilidade de aplicação
• Simplicidade dos componentes e da sua ligação
• Os componentes galvanizados melhoram a resistência à corrosão
• Não são necessárias ferramentas especiais para a montagem (apenas martelo e espuma)
Fácil de erigir
O Vertical apresenta rosetas robustas em que todos
Os componentes horizontais e diagonais são fixados.
A ligação entre os componentes garante a facilidade de
Não é possível instalar e desmontar peças soltas adicionais.
necessários para juntar componentes no sistema.
VERSATIL em uso
Com a flexibilidade de ligar em oito posiçõesem torno da roseta no poste vertical, Ringlock
podem ser usados para contornar estruturas curvas ou em ângulo.
PRODUÇÃO PROVADA COM ACESSÓRIOS DE SEGURANÇAO
O sistema Ringlock tem um histórico de desempenho comprovado
O número de locais de exploração é muito elevado,
A Comissão considera que a aplicação de um sistema de gestão dos recursos humanos não é suficiente para garantir a
de acessórios está disponível para satisfazer os requisitos de segurança
como corrimões, passarela, acesso por escada, escada
acesso e componentes para proteger a sobrecarga.
Os seguintes valores para as especificações das junções de fecho de anel correspondem aos resultados dos ensaios HOKLAS.
Força normal
Carga na roseta de ligação e no
Bloqueio de cunha por tração e compressão
Forças (forças longitudinais) ao longo do eixo
do membro horizontal.
N = ± 31,80 kN
(carga de quebra de 63,60 kN)
Força de corte vertical
A acção dos membros horizontais da Comissão
Na junção e nas rosetas de ligação.
Qv admissível = + 16,92 kN
(carga de quebra de 33,84 kN)
Número máximo total Qv de junção total
= 4 x 16,92 kN
= 67,68 kN
Força de corte horizontal
A acção na junção, em conjunto com o
rosete de ligação e a ligação
Membro horizontal.
Permissível Qh = ± 8,425 kN
(carga de ruptura de 16,85 kN)
MOMENTO DE CONEXÃO
Agindo nas junções de ringlock
M = ± 91 kNcm.
(Carga máxima de ensaio de projeto 182 kNcm)
