Caminhada através do quadro

Escavadeiras de estrutura

O andaime de estrutura é um dos andaimes mais utilizados andaimes de estrutura andaimes de estrutura tem um simples

Desmontagem, bom desempenho dos rolamentos, segurança e fiabilidade.Normalmente fabricado a partir de tubos redondos, o andaime de estrutura está disponível.O método típico de construção de andaimes de estrutura é o uso de duas seções da estrutura do andaime conectadas por duas seções cruzadas de postes de suporte dispostos em uma configuração quadrada.Os pinos que sobem dos postes angulares de uma seção de andaimes de estrutura encaixam em recessos na parte inferior dos postes angulares da seção empilhada na seção inferior.São colocados clips de alfinetes através da ligação para evitar que as secções se separem.As tábuas ou tábuas de alumínio são colocadas em todas as secções de andaimes do quadro concluído.O sistema Frame é dividido em H frame e walkthrough frame.Principalmente composto de mainframe, travessia, passarela e base jack.

Aplicação principal de andaimes de estrutura:

1.Para o edifício superior da sucursal, salas, pontes, viadutos, túneis e outros suportes de trabalho no interior

O topo.

2.Dentro e fora dos andaimes de grelhas de construção de edifícios altos.

3.Plataforma de trabalho ativa de instalação elétrica, construção de casco e outras obras de renovação.

4- Para dormitório temporário, armazém ou galpão.

5- Para a construção de arquibancadas e bancadas temporárias.

Quadro de bloqueio rápido (-1.625"OD)

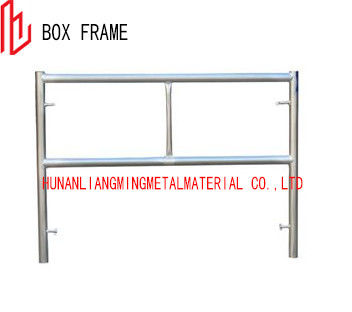

Quadro de caixa

	Código do item	Largura	Altura
	WFLF001	3'(914.4)	6'7" ((2006.6)
	WFLF002	5'(1524)	6'7" ((2006.6)
	WFLF003	4'2" (~1066.8)	6'7" ((2006.6)

Quadro Mason

	Código do item	Largura	Altura
	WFLF004	5'(1524)	3'1" ((939.8)
	WFLF005	5'(1524)	4'1" ((1244.6)
	WFLF006	5'(1524)	5'1" ((1549.4)
	WFLF007	5'(1524)	6'7" ((2006.6)

Quadro de escada

	Código do item	Largura	Altura
	WFLF008	275/8 (701.675)	3'1" ((939.8)
	WFLF009	275/8 (701.675)	5'1" ((1549.4)
	WFLF010	275/8 (701.675)	6'7" ((2006.6)
	WFLF011	3'(914.4)	5'1" ((1549.4)
	WFLF012	3'(914.4)	6'7" ((2006.6)

Snap On Lock Frame (1.625"OD)

Quadro de caixa

	Código do item	Largura	Altura
	WSF01	3'(914.4)	4'(1219.2)
	WSF02	3'(914.4)	20" ((508)
	wSF03	3'(914.4)	40 ¢ (016)
	WSF04	5'(1524)	20" ((508)
	WSF05	5'(1524)	40" ((1016)

Quadro Mason

	Código do item	Largura	Altura
	WSF06	5'(1524)	4'(1219.2)
	WSF07	5'(1524)	5'(1524)
	WSF08	5'(1524)	6'8" ((2032)

Quadro de escada

	Código do item	Largura	Altura
	WSF09	2'(609.6)	5'(1524)
	WSF010	2'(609.6)	6'8" ((2032)
	WSF011	3'(914.4)	6'8" ((2032)
	WSF012	3'(914.4)	5'(1524)

Quadro de bloqueio de volta (1.625"OD)

Quadro de caixa

	Código do item	Largura	Altura
	WFF01	3'(914.4)	5'1' ((1549.4)
	WFF02	3'(914.4)	6'7' ((2006.6)
	WFF03	5'(1524)	6'7' ((2006.6)

Quadro Mason

	Código do item	Largura	Altura
	WFF04	5'(1524)	2'1" ((635)
	WFF05	5'(1524)	3'1" ((939.8)
	WFF06	5'(1524)	4'1" ((1244.6)
	WFF07	5'(1524)	5'1" ((1549.4)
	WFF08	5'(1524)	6'7' ((2006.6)

Quadro de escada

	Código do item	Largura	Altura
	WFF09	3'(914.4)	3'1" ((939.8)
	WFF010	3'(914.4)	4'1" ((1244.6)
	WFF011	3'(914.4)	5'1" ((1549.4)
	WFF012	3'(914.4)	6'7' ((2006.6)
	WFF013	29" ((736.6)	5'(1524)
	WFF014	29" ((736.6)	6'7' ((2006.6)

Quadro de bloqueio de queda (1.625"OD)

Quadro de caixa

	Código do item	Largura	Altura
	WDF01	3'(914.4)	5'(1524)
	WDF02	3'(914.4)	6'4' ((1930.4)
	WDF03	42" ((1066.8)	6'4' ((1930.4)
	WDF04	5'(1524)	6'4' ((1930.4)

Quadro Mason

	Código do item	Largura	Altura
	WDF05	5'(1524)	3' (914.4)
	WDF06	5'(1524)	4' (1930.4)
	WDF07	5'(1524)	5' (1524)
	WDF08	5'(1524)	6'4' (1930.4)

Quadro de escada

	Código do item	Largura	Altura
	WDF09	2'(609.6)	3' (914.4)
	WDF010	2'(609.6)	5'(1524)
	WDF011	2'(609.6)	6'4' (1930.4)

Produção e processo

Fábrica e armazém

Utilização do projecto e do produto
