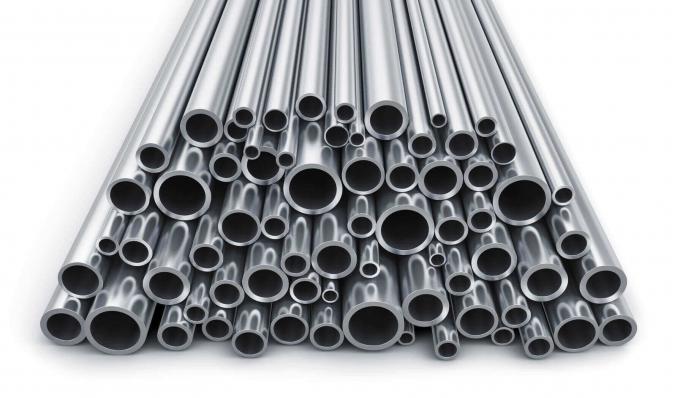

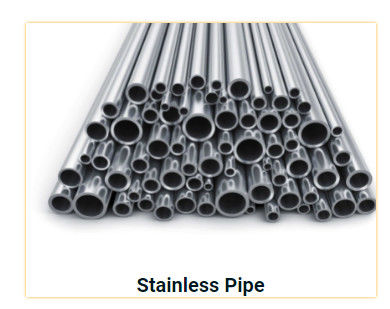

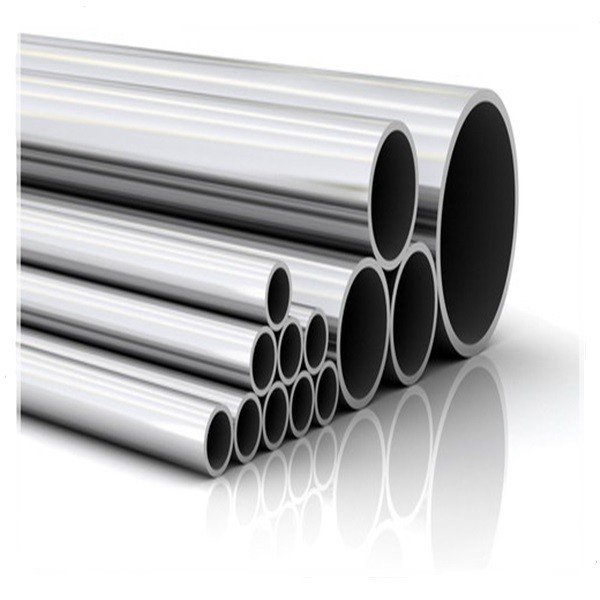

tubos de aço inoxidável
TUBO SOLDADO DE INOX DIN 2463 DIMENSAÇÃO ESTANDARDA E TABELA DE PESO UNIDO
| TUBO SOLDADO DE INOX DIN 2463 DIMENSAÇÃO ESTANDARDA E TABELA DE PESO UNIDO | ||||||||||
| Diâmetro exterior | 1 mm | 1.25 mm | 1.5 mm | 2 mm | 2.5 mm | 2.7 mm | 3 mm | 4 mm | 5 mm | |
| 10 | 0.225 | 0,274 | 0.319 | 0.401 | ||||||
| 12 | 0.275 | 0.337 | 0.394 | 0.501 | ||||||
| 14 | 0.326 | 0.399 | 0.47 | 0.601 | 0.779 | |||||
| 15 | 0.351 | 0.43 | 0.507 | 0.651 | 0.848 | |||||
| 16 | 0.706 | 0.462 | 0.545 | 0.701 | 0.918 | |||||
| 3/8" | 17.20 | 0.406 | 0.5 | 0.59 | 0.761 | 1.001 | ||||
| 18 | 0.425 | 0.526 | 0.62 | 0.801 | 1.056 | |||||
| 1/2" | 21.30 | 0,508 | 0.628 | 0.744 | 0.967 | 1.177 | 1.285 | 1.375 | ||
| 22 | 0.526 | 0.65 | 0.77 | 1.002 | 1.221 | 1.334 | 1.427 | |||
| 25.40 | 0.611 | 0.756 | 0.895 | 1.172 | 1.434 | 1.57 | 1.683 | |||
| 26.90 | 0.649 | 0.803 | 0.954 | 1.247 | 1.527 | 1.674 | 1.795 | |||
| 28 | 0.676 | 0.937 | 0.995 | 1.302 | 1.596 | 1.75 | 1.878 | |||
| 30 | 0.726 | 0.9 | 1.071 | 1.402 | 1.722 | 1.889 | 2.028 | |||
| 32 | 0.776 | 0.963 | 1.146 | 1.502 | 1.847 | 2.027 | 2.178 | |||
| 1 " | 33.7 | 0.819 | 1.016 | 1.209 | 1.588 | 1.953 | 2.145 | 2.306 | ||
| 35 | 0.851 | 1.056 | 1,258 | 1.653 | 2.035 | 2.235 | 2.404 | |||
| 38 | 0.927 | 1.15 | 1.371 | 1.803 | 2.222 | 2.444 | 2.629 | |||
| 40 | 0.977 | 1.213 | 1.445 | 1.903 | 2.348 | 2.582 | 2.779 | |||
| 1 1/4 | 42.4 | 1.536 | 2.023 | 2.498 | 2.749 | 2.96 | 3.846 | |||
| 44.5 | 1.615 | 2.218 | 2.629 | 2.894 | 3.118 | 4.057 | ||||
| 1 1/2 | 48.3 | 1.758 | 2.319 | 2.867 | 3.158 | 3.403 | 4.437 | |||
| 51 | 1.859 | 2.454 | 3.036 | 3.345 | 3.606 | 4.708 | ||||
| 52 | 1.277 | 1.588 | 1.897 | 2.504 | 3.909 | 3.415 | 3.681 | 4.808 | ||
| 57 | 2.085 | 2,754 | 3.412 | 3.761 | 4.057 | 5.309 | ||||
| 2 " | 60.3 | 2.209 | 2.92 | 3.618 | 3.99 | 4.304 | 5.639 | 6,924 | ||
| 63.5 | 3.90 | 3.819 | 4.212 | 4.545 | 5.96 | 7.324 | ||||
| 70 | 3.405 | 4.225 | 4.663 | 5.033 | 6.611 | 8.138 | ||||
| 2 1/2 | 76.1 | 3.711 | 4.607 | 5.086 | 5.491 | 7.222 | 8.902 | |||
| 3 cm | 88.9 | 4.352 | 5.409 | 5.974 | 6.453 | 8.504 | 10.50 | |||
| 3"1/2 | 102 | 4.988 | 6.204 | 6.855 | 7.407 | 9.776 | 12.90 | |||
| 106 | 5.308 | 6.604 | 7.299 | 7,888 | 11.42 | 12.90 | ||||
| 4" | 114 | 5.624 | 6.999 | 7.736 | 8.361 | 11.50 | 13.68 | |||
| 133 | 6.561 | 8.169 | 9.033 | 9.766 | 12.92 | 16.30 | ||||
| 5" | 140 | 6.896 | 8.589 | 9.498 | 11.27 | 13.59 | 16.86 | |||
| 141 | 6.976 | 8.689 | 9.609 | 10,39 | 13.75 | 17,07 | ||||
| 159 | 7.863 | 9.797 | 10.84 | 11.72 | 15.53 | 19.28 | ||||
| 6" | 168 | 8.328 | 10.38 | 11.48 | 12.42 | 16.45 | 20.46 | |||
| 219 | 10.87 | 13.56 | 15.10 | 16.23 | 21.54 | 26.81 | ||||
| 273 | 13.57 | 16.93 | 18.74 | 20.28 | 26.94 | 33.55 | ||||
Aço inoxidável
300 série austenítico - ligas: 301, 302, 303, 304, 305, 308, 309, 310, 314, 316, 321 aço inoxidável é feito de aço inoxidável.São capazes de tomar forma.O aço inoxidável é a forma mais comum de aço inoxidável no mundo.O níquel sozinho não forma estrutura austeníticaCom a ajuda de outros elementos, como manganês, nitrogénio, carbono e cobre, são criadas propriedades austeníticas.É usado em decoraçãoA suplementação de molibdênio aumenta a resistência à corrosão.
400 série ferrítico - ligas: 405, 409, 429, 430, 434, 436, 442... aço inoxidável nesta série contém cromo. Como pode ser magnetizado, mas não são submetidos a tratamento térmico.Os aços inoxidáveis ferríticos são geralmente sem níquel, que contém um elevado teor de cromo (entre 12% e 30%), elementos formadores de carburo, tais como molibdênio, titânio, vanádio e elementos de liga que tornam a estrutura ferrítica estável.O elevado teor de cromo proporciona ferríticos com uma resistência à corrosão muito elevadaOs aços inoxidáveis ferríticos com propriedades mecânicas e físicas próximas às dos aços de carbono são magnetíticos, ao contrário dos austeníticos.Não podem ser submetidos a tratamento térmico devido ao seu baixo teor de carbono e podem ser facilmente laminadosO tratamento térmico é o processo de recozimento que pode ser aplicado a estes tipos de aços.
| Notação | Símbolo | Composição química | |||||||
| C | Sim | - Não | P | S | Não. | Cr | Outros | ||
| 301 | STS301 | ≤ 0.15 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 6.00~8.00 | 16.00~18.00 | - |
| 301L | STS301L | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 6.00~8.00 | 16.00~18.00 | Menos de 0,20 N |
| 304 | STS304 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 8.00~10.50 | 18.00~20.00 | - |
| 304L | STS304L | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 9.00~13.00 | 18.00~20.00 | - |
| 304J1 | STS304J1 | ≤ 0.08 | ≤ 1.70 | ≤ 3.00 | ≤ 0.045 | ≤ 0.030 | 6.00~9.00 | 15.00~18.00 | Cu 1.00 ~ 3.00 |
| 305 | STS305 | ≤ 0.12 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 10.50 ~ 13.00 | 17.00~19.00 | - |
| 316 | STS316 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 10.00~14.00 | 16.00~18.00 | Mo 2,00 ~ 3.00 |
| 316L | STS316L | ≤ 0.030 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 12.00 ~ 15.00 | 16.00~18.00 | Mo 2,00 ~ 3.00 |
| 321 | STS321 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 9.00~13.00 | 17.00~19.00 | Mais de 5 × C% Ti |
